Именно она определяет, сколько пространства над грузом потребуется для размещения подъёмного механизма. Если не учесть этот размер заранее, можно получить ситуацию, когда тельфер формально соответствует требуемой грузоподъёмности и высоте подъёма, но не позволяет поднять груз настолько высоко, насколько требуется технологическому процессу.
Особенно критично это при работе в помещениях с ограниченной высотой, при установке мостовых кранов под перекрытием и при замене существующего оборудования на новое.

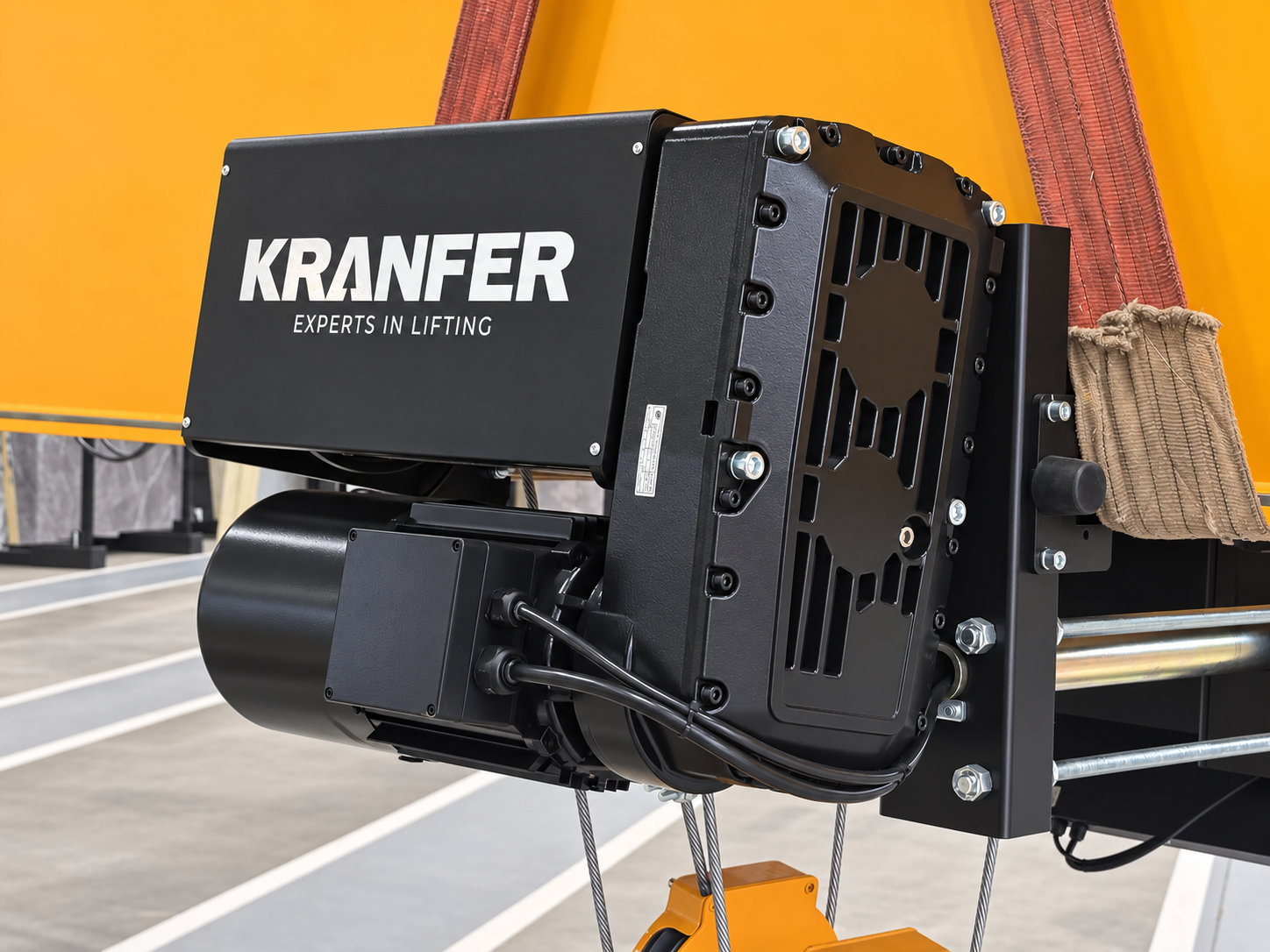

Что такое строительная высота тельфера
Строительная высота — это конструктивный размер, характеризующий расстояние, которое занимает тельфер между точкой его установки и нижней точкой грузозахватного устройства в соответствующем положении.
Точное определение и способ измерения этого параметра могут отличаться в зависимости от конструкции и документации конкретного изготовителя. Поэтому при подборе оборудования необходимо ориентироваться на чертёж или технические характеристики конкретной модели.
Проще говоря, строительная высота показывает, какую часть доступного вертикального пространства занимает сам подъёмный механизм и его грузовая подвеска.
Чем больше строительная высота при одинаковой высоте установки, тем ниже окажется максимально возможное положение крюка.
Почему строительная высота важна
Главная причина — ограниченная высота помещения.
Представим цех, в котором расстояние от пола до перекрытия составляет 8 метров. Крановый путь установлен на отметке 6 метров. Теоретически между путём и полом остаётся 6 метров рабочего пространства.
Но сам тельфер занимает часть этого расстояния. Если его конструкция имеет большую строительную высоту, крюк окажется ниже, чем при использовании компактного механизма.
В результате часть пространства помещения фактически становится недоступной для подъёма груза.
Поэтому строительная высота напрямую связана с возможностью использовать полезное пространство цеха по высоте.
Строительная высота и высота подъёма — не одно и то же
Эти два параметра часто путают.
Высота подъёма характеризует вертикальное перемещение грузозахватного устройства — например, расстояние от нижнего положения крюка до верхнего.
Строительная высота характеризует габаритную компоновку самого механизма относительно точки его установки.
Например, в технической документации может быть указана высота подъёма 6 метров. Это не означает, что для установки тельфера достаточно иметь 6 метров от пола до перекрытия.
Необходимо дополнительно учитывать расположение кранового пути, конструкцию моста, тельфер, крюковую подвеску и требуемое положение груза.
Из чего складывается необходимое вертикальное пространство
В реальной конструкции нужно учитывать не один размер тельфера, а всю кинематическую схему подъёма.
В зависимости от конструкции в расчёт могут входить:
- отметка кранового пути;
- высота пролётной балки;
- положение тельфера относительно балки;
- габариты корпуса тельфера;
- положение барабана или цепного механизма;
- крюковая подвеска;
- грузозахватное устройство;
- минимальное расстояние до строительных конструкций;
- требуемое верхнее положение крюка.
Поэтому инженерный подбор выполняется по габаритной схеме конкретного оборудования, а не по одному числу из рекламного каталога.
Что такое «мертвая» высота
В практическом смысле можно говорить о части вертикального пространства, которое нельзя использовать для размещения груза из-за конструкции крана и подъёмного механизма.
Например, если крановый путь находится высоко, но тельфер имеет большую строительную высоту, крюк не сможет приблизиться к верхней отметке помещения.
Чем меньше необходимый конструктивный запас между верхней частью оборудования и строительными конструкциями, тем эффективнее используется высота здания. Однако уменьшать этот запас произвольно нельзя — необходимо соблюдать требования к безопасным расстояниям и конкретной конструкции.
Канатный тельфер и строительная высота
У канатного тельфера вертикальная компоновка зависит от расположения канатного барабана, блоков, крюковой подвески и способа установки механизма.
При этом важна не только высота корпуса тельфера. Значение имеет положение верхней точки механизма относительно крановой балки и нижней точки крюковой подвески.
У различных моделей могут использоваться разные компоновочные решения. Поэтому два тельфера с одинаковой грузоподъёмностью и высотой подъёма могут иметь разные габаритные размеры.
При выборе канатного тельфера для помещения с ограниченной высотой необходимо обязательно сравнивать монтажные чертежи.
Цепной тельфер и строительная высота
У цепного тельфера груз поднимается с помощью цепи, проходящей через приводной механизм.
Такая конструкция часто позволяет получить компактные габариты, однако конкретное значение строительной высоты также зависит от исполнения.
Особое внимание необходимо обратить на положение цепесборника. При большой высоте подъёма значительная длина цепи должна где-то размещаться. Если цепесборник находится в ограниченном пространстве, необходимо проверить его габариты и расположение относительно других элементов конструкции.
Строительная высота мостового крана
При установке тельфера на мостовой кран нельзя рассматривать строительную высоту механизма отдельно от самого крана.
Фактическое положение крюка зависит от взаимного расположения:
- кранового пути;
- концевых балок;
- пролётной балки;
- тельфера или грузовой тележки;
- крюковой подвески.
Например, при однобалочной схеме тельфер может располагаться под пролётной балкой. При двухбалочной конструкции грузовая тележка может находиться между главными балками или над ними.
Поэтому при выборе мостового крана правильнее оценивать не только строительную высоту тельфера, а общую габаритную компоновку крана.
Как строительная высота влияет на полезную высоту подъёма
Предположим, необходимо поднимать груз как можно ближе к перекрытию.
Условно вертикальное пространство можно представить следующим образом:
высота помещения → положение кранового пути → конструкция моста → тельфер → крюковая подвеска → груз.
Каждый конструктивный элемент занимает определённое пространство.
Если изменить тельфер на модель с меньшей строительной высотой, не меняя положение кранового пути, можно получить более высокое положение крюка. Именно поэтому компактные исполнения особенно востребованы в помещениях с ограниченной высотой.
Что такое уменьшенная строительная высота
Производители выпускают тельферы и крановые тележки с различными вариантами компоновки.
Уменьшенная строительная высота означает, что конструкция позволяет сократить расстояние между точкой установки механизма и грузозахватным органом по сравнению с другим исполнением.
Это достигается за счёт конструктивной компоновки механизма, расположения привода, барабана, тележки и других элементов.
Уменьшенная строительная высота особенно полезна при:
- низких потолках;
- ограниченном расстоянии между перекрытием и крановым путём;
- реконструкции старых цехов;
- необходимости максимально использовать высоту помещения;
- работе с высокими грузами.
Как определить необходимую строительную высоту
Начинать необходимо с объекта, а не с каталога тельферов.
Последовательно определяют:
- расстояние от пола до нижней точки перекрытия или других препятствий;
- отметку кранового пути;
- габариты пролётной конструкции;
- максимальную высоту, на которую необходимо поднять груз;
- габариты груза;
- высоту строповки или другой грузозахватной оснастки;
- требуемое верхнее положение крюка;
- необходимые безопасные зазоры;
- габариты конкретного тельфера.
После этого проверяют, позволяет ли выбранная конструкция получить требуемое положение крюка без столкновения оборудования со строительными конструкциями.
Пример подбора
Рассмотрим условный цех с высотой помещения 8 метров. Крановый путь расположен на отметке 6,5 метра.
Необходимо поднимать груз так, чтобы его верхняя точка находилась как можно ближе к перекрытию, но при этом сохранялись необходимые зазоры.
Если выбранный кран и тельфер занимают значительную часть пространства между крановым путём и верхней точкой подъёма, полезная высота подъёма уменьшится.
При замене механизма на исполнение с уменьшенной строительной высотой можно получить более высокое положение крюка при той же отметке кранового пути.
Но определить фактический результат только по высоте помещения невозможно. Необходимо использовать монтажную схему конкретного крана и тельфера.
Почему нельзя выбирать тельфер только по высоте подъёма
Предположим, заказчику требуется высота подъёма 5 метров. Он находит тельфер с соответствующей характеристикой и считает задачу решённой.
Но если точка установки находится слишком близко к перекрытию, крупный корпус тельфера может не поместиться в доступном пространстве.
В другом случае оборудование физически помещается, но верхнее положение крюка оказывается недостаточным для технологической операции.
Поэтому при ограниченной высоте помещения необходимо одновременно проверять:
- высоту подъёма;
- строительную высоту;
- монтажные размеры;
- положение верхней и нижней точек крюковой подвески;
- расстояние до строительных конструкций.
Строительная высота при выборе однобалочного крана
Для однобалочного мостового крана тельфер часто располагается под пролётной балкой.
Поэтому необходимо учитывать суммарную вертикальную компоновку:
крановый путь + конструкция моста + тельфер + крюковая подвеска.
Если помещение невысокое, чрезмерная строительная высота моста и тельфера может заметно уменьшить доступную высоту подъёма.
В таких условиях особое внимание уделяют низкогабаритным вариантам исполнения.
Строительная высота при выборе двухбалочного крана
Двухбалочная схема предоставляет другие возможности компоновки механизма подъёма.
Грузовая тележка может располагаться между главными балками, а её конструкция может быть оптимизирована по высоте.
В результате можно получить благоприятную компоновку для помещений, где требуется большая высота подъёма.
Однако двухбалочный кран сам по себе не гарантирует меньшую строительную высоту. Необходимо сравнивать конкретные конструкции и их монтажные размеры.
Строительная высота при реконструкции
При замене старого тельфера на новый строительная высота становится одним из ключевых параметров совместимости.
Если новый механизм окажется выше старого, могут возникнуть проблемы:
- уменьшится рабочая высота подъёма;
- оборудование может приблизиться к перекрытию;
- появится риск контакта с конструкциями здания;
- может потребоваться изменение расположения оборудования;
- может измениться компоновка крана.
Поэтому при модернизации желательно иметь монтажные чертежи существующего оборудования и сравнивать их с чертежами нового тельфера.
На что обратить внимание в техническом паспорте
При изучении документации необходимо найти не только грузоподъёмность и высоту подъёма.
Полезно проверить:
- монтажные размеры;
- габаритную высоту;
- расстояние от точки подвеса до крюка;
- минимальное верхнее положение крюка;
- размеры тележки;
- размеры цепесборника, если используется цепной механизм;
- массу оборудования;
- допустимые варианты установки.
При спорных случаях основным источником информации должна быть техническая документация изготовителя.
Строительная высота и безопасность
Стремление максимально использовать высоту помещения не должно приводить к уменьшению необходимых безопасных зазоров.
Между элементами крана и строительными конструкциями должны сохраняться предусмотренные для конкретной конструкции расстояния.
Также необходимо учитывать возможные перемещения моста, тележки и груза, динамические воздействия и особенности эксплуатации.
Поэтому нельзя просто поднять крановый путь или изменить положение оборудования ради увеличения высоты подъёма без соответствующего расчёта и проверки всей конструкции.
Типичные ошибки при выборе
Ошибка 1. Путать высоту подъёма со строительной высотой
Высота подъёма показывает рабочий диапазон перемещения крюка, а строительная высота относится к габаритной компоновке механизма.
Ошибка 2. Не учитывать балку мостового крана
Даже компактный тельфер не решает проблему, если пролётная балка имеет большую строительную высоту и занимает значительную часть пространства.
Ошибка 3. Не проверять верхнее положение крюка
Именно этот параметр позволяет понять, насколько высоко реально можно поднять груз.
Ошибка 4. Считать размеры по фотографии или каталогу
Внешний вид оборудования не позволяет определить точные монтажные размеры. Для подбора нужны габаритные и установочные чертежи.
Ошибка 5. Не учитывать грузозахватную оснастку
Даже если крюк поднимается достаточно высоко, стропы, траверса, захват или другое устройство могут увеличить необходимое рабочее пространство.
Чек-лист перед покупкой тельфера
| Параметр | Что проверить |
|---|---|
| Грузоподъёмность | Соответствие максимальной рабочей нагрузке |
| Высота подъёма | Требуемое вертикальное перемещение крюка |
| Строительная высота | Соответствие доступному пространству |
| Верхнее положение крюка | Возможность поднять груз на требуемую отметку |
| Монтажные размеры | Совместимость с мостом или точкой подвеса |
| Масса тельфера | Соответствие расчётным нагрузкам крана |
| Грузозахватная оснастка | Дополнительная высота между крюком и грузом |
| Безопасные зазоры | Отсутствие контакта с конструкциями здания |
| Режим работы | Соответствие интенсивности эксплуатации |
| Условия эксплуатации | Температура, влажность, пыль и другие факторы |
Как уменьшить потери полезной высоты
Если высота помещения ограничена, можно рассмотреть несколько инженерных решений.
- Выбрать тельфер с уменьшенной строительной высотой.
- Рассмотреть другую конструкцию грузовой тележки.
- Оптимизировать высоту пролётной балки при проектировании нового крана.
- Проверить возможность изменения отметки кранового пути.
- Выбрать более компактную крюковую подвеску, если это допускает конструкция.
- Оптимизировать грузозахватную оснастку.
При этом любое изменение положения кранового пути или несущих конструкций должно выполняться на основании соответствующего инженерного расчёта.
Что важнее: грузоподъёмность или строительная высота
Эти параметры нельзя противопоставлять.
Грузоподъёмность определяет, какой груз способен безопасно поднимать механизм при заданных условиях. Строительная высота определяет, насколько рационально оборудование может быть размещено в доступном вертикальном пространстве.
Тельфер с недостаточной грузоподъёмностью не подходит по определению. Но и тельфер с необходимой грузоподъёмностью может оказаться непригодным, если его конструкция не позволяет получить требуемое положение крюка.
Поэтому оба параметра должны проверяться одновременно.
Практический алгоритм подбора
- Определить максимальную массу груза.
- Определить необходимую высоту подъёма.
- Определить высоту помещения и положение препятствий.
- Определить отметку кранового пути или точку подвеса.
- Определить требуемое верхнее положение крюка.
- Получить монтажные размеры подходящих тельферов.
- Сравнить строительную высоту разных исполнений.
- Проверить совместимость с мостом, тележкой или точкой подвеса.
- Учесть массу механизма и нагрузки на несущую конструкцию.
- Проверить соответствие оборудования режиму и условиям эксплуатации.
Заключение
Строительная высота тельфера — один из ключевых параметров при подборе грузоподъёмного оборудования для помещений с ограниченной высотой.
Она показывает, какую часть доступного вертикального пространства занимает конструкция механизма и влияет на положение крюка относительно кранового пути и строительных конструкций.
Особенно важно учитывать этот параметр при проектировании мостового крана, выборе оборудования для низкого цеха и замене существующего тельфера.
При подборе необходимо смотреть не только на грузоподъёмность и высоту подъёма, но и на монтажные размеры, верхнее положение крюка, конструкцию моста, грузозахватную оснастку и необходимые безопасные зазоры.
Правильно подобранная строительная высота позволяет максимально использовать полезное пространство помещения без нарушения требований к безопасной эксплуатации крана и тельфера.
