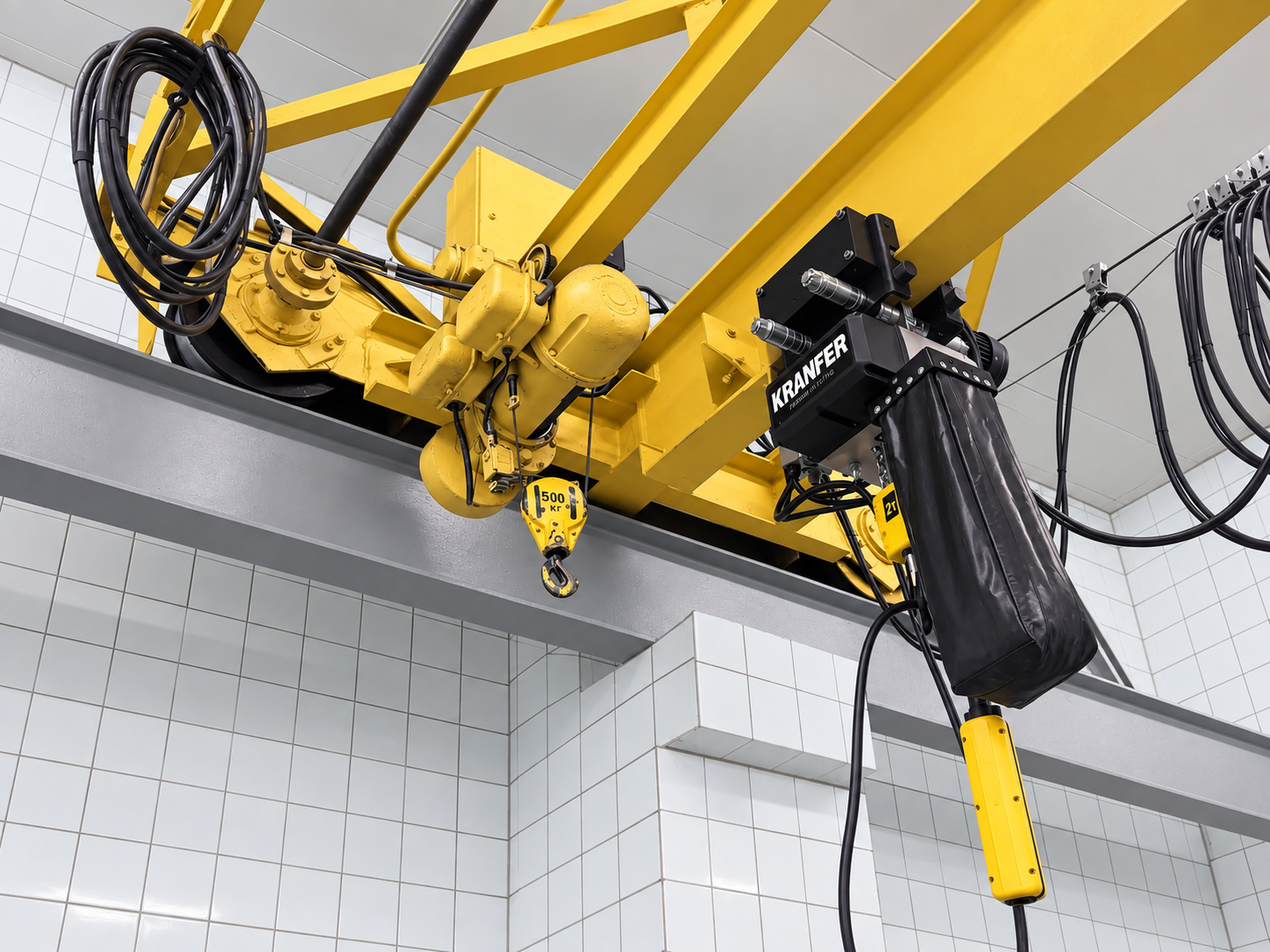

В канатном тельфере груз подвешен на стальном канате, который наматывается на барабан. В цепном тельфере используется грузовая цепь, проходящая через цепное колесо и укладываемая в цепесборник.
Это конструктивное различие влияет на грузоподъёмность, высоту подъёма, скорость работы, габариты, массу оборудования, требования к обслуживанию и область применения.
Поэтому выбирать тельфер только по номинальной грузоподъёмности неправильно. Необходимо учитывать весь комплекс эксплуатационных параметров.
Что такое канатный тельфер
Канатный тельфер — электрический грузоподъёмный механизм, в котором для подъёма груза используется стальной канат.
Основными узлами такого оборудования являются:
- электродвигатель подъёма;
- редуктор;
- канатный барабан;
- стальной грузовой канат;
- блоки и крюковая подвеска;
- тормозной механизм;
- концевые выключатели;
- электрооборудование;
- система управления;
- цепь или другой механизм передвижения, если тельфер установлен на тележке.
При включении двигателя вращение через редуктор передаётся барабану. Канат наматывается на барабан или сматывается с него, благодаря чему крюковая подвеска перемещается вверх или вниз.
Что такое цепной тельфер
Цепной тельфер использует для подъёма груза специальную грузовую круглозвенную цепь.
В состав механизма обычно входят:
- электродвигатель;
- редуктор;
- цепное приводное колесо;
- грузовая цепь;
- цепесборник;
- крюковая подвеска;
- тормозной механизм;
- концевые выключатели или другие ограничительные устройства;
- электрооборудование;
- система управления.
При вращении приводного элемента звенья цепи последовательно захватываются специальным колесом. Цепь перемещается вверх или вниз, изменяя положение крюковой подвески.
Главное отличие канатного и цепного тельфера
Основное различие заключается в рабочем грузонесущем элементе:
канатный тельфер использует стальной канат и барабан, цепной — грузовую цепь и цепное колесо.
| Параметр | Канатный тельфер | Цепной тельфер |
|---|---|---|
| Грузонесущий элемент | Стальной канат | Грузовая цепь |
| Основной рабочий орган | Канатный барабан | Цепное колесо |
| Укладка элемента | Намотка на барабан | Сбор цепи в цепесборник |
| Типичная конструкция | Более массивная | Более компактная |
| Высокая грузоподъёмность | Широко применяется | Возможна, но зависит от конкретного исполнения |
| Большая высота подъёма | Хорошо подходит | Возможна при соответствующей комплектации |
| Обслуживание | Контроль каната, барабана, блоков и оснастки | Контроль цепи, цепного колеса и цепесборника |
Как работает канатный тельфер
После включения электродвигателя крутящий момент передаётся через редуктор на барабан.
На барабане располагается грузовой канат. В зависимости от конструкции используется определённая схема запасовки каната. Она влияет на нагрузку на отдельные элементы механизма, скорость перемещения крюка и другие характеристики.
При вращении барабана канат наматывается на его поверхность, а крюковая подвеска перемещается вверх.
При обратном вращении происходит опускание груза.
Для безопасной работы необходимо контролировать состояние каната, правильность его укладки, состояние блоков, крепления и крюковой подвески.
Как работает цепной тельфер
В цепном тельфере вместо барабана используется цепной привод.
Двигатель через редуктор приводит во вращение цепное колесо. Его профиль соответствует геометрии используемой грузовой цепи. При вращении колесо захватывает звенья и перемещает цепь.
Один конец цепи соединён с крюковой подвеской, а свободная часть собирается в специальный контейнер — цепесборник.
При подъёме цепь проходит через приводной механизм, а при опускании выходит в обратном направлении.
Грузоподъёмность
И канатные, и цепные тельферы выпускаются в различных грузоподъёмных исполнениях. Поэтому утверждение, что любой канатный тельфер обязательно мощнее цепного, было бы некорректным.
При этом канатные механизмы широко применяются в задачах с большими нагрузками и в составе мостовых и козловых кранов.
Цепные модели часто используются для более умеренных нагрузок, особенно там, где важны компактность и удобство установки.
Окончательный выбор необходимо делать по техническим характеристикам конкретной модели и условиям эксплуатации.
Высота подъёма
Высота подъёма определяется не только типом грузонесущего элемента.
При подборе необходимо учитывать:
- требуемую рабочую высоту;
- высоту помещения;
- положение тельфера относительно строительных конструкций;
- строительную высоту оборудования;
- конструкцию крюковой подвески;
- необходимую длину каната или цепи;
- наличие ограничений по высоте.
Канатные тельферы особенно распространены там, где требуется большая высота подъёма и значительный запас каната. Цепные тельферы также могут иметь большую высоту подъёма, но необходимо заранее проверить длину цепи и возможность размещения необходимого объёма цепесборника.
Скорость подъёма
Скорость подъёма зависит от мощности двигателя, передаточного отношения редуктора, кинематической схемы и конкретного исполнения механизма.
Поэтому тип грузонесущего элемента сам по себе не определяет скорость.
На практике и канатные, и цепные тельферы могут выпускаться с различными скоростями. Для точного позиционирования также применяются двухскоростные или регулируемые приводы.
Точность позиционирования
Для некоторых технологических процессов важно не просто поднять груз, а точно установить его в заданное положение.
На точность влияют:
- скорость подъёма;
- характеристики двигателя;
- работа тормоза;
- управление приводом;
- жёсткость грузовой подвески;
- масса груза;
- эластичность каната или особенности цепной системы.
Поэтому при необходимости точного позиционирования следует оценивать конкретную систему управления и привод, а не выбирать оборудование только по признаку «канатный» или «цепной».
Габариты и масса
Цепные тельферы часто отличаются компактной конструкцией. Это особенно удобно при ограниченном пространстве и необходимости разместить оборудование рядом с рабочей зоной.
Канатный тельфер имеет барабан, систему запасовки каната и блоки, поэтому конструкция в ряде исполнений получается более крупной.
Но сравнивать массу двух моделей можно только при одинаковых или близких исходных параметрах: грузоподъёмности, высоте подъёма, скорости и режиме работы.
Канатный тельфер и работа на мостовом кране
Канатные тельферы широко применяются в составе мостовых и козловых кранов.
Для крана важны не только характеристики самого подъёмного механизма, но и его взаимодействие с мостом, грузовой тележкой, концевыми балками и крановым путём.
При установке тельфера на тележку необходимо учитывать его собственную массу, которая входит в расчёт нагрузок на кран.
Также необходимо обеспечить соответствие механизма режиму работы крана и параметрам системы управления.
Цепной тельфер для производственного участка
Цепные модели часто удобны на рабочих местах, где требуется компактное подъёмное устройство для регулярного перемещения оборудования, деталей и заготовок.
Их можно использовать как стационарные механизмы или устанавливать на передвижные тележки, если это предусмотрено конструкцией.
Особое преимущество проявляется там, где важны небольшие габариты и удобство размещения.
Особенности обслуживания канатного тельфера
При эксплуатации канатного механизма особое внимание уделяют состоянию грузового каната.
Проверяются:
- наличие видимых повреждений;
- обрывы и износ проволок;
- коррозия;
- деформация;
- состояние крепления каната;
- правильность укладки на барабане;
- состояние блоков;
- состояние канатоукладчика, если он предусмотрен конструкцией.
Канат является расходным элементом грузоподъёмного механизма, поэтому его состояние необходимо контролировать в соответствии с эксплуатационной документацией и установленными требованиями.
Особенности обслуживания цепного тельфера
В цепном тельфере основное внимание уделяется грузовой цепи и механизму её перемещения.
Необходимо контролировать:
- износ звеньев;
- деформацию цепи;
- наличие повреждений;
- коррозию;
- состояние цепного колеса;
- правильность прохождения цепи;
- состояние цепесборника;
- работу тормозного механизма.
Использовать для замены цепи случайный аналог нельзя. Цепь должна соответствовать требованиям изготовителя тельфера и установленным характеристикам механизма.
Что происходит при неправильной эксплуатации
Для обоих типов тельферов опасны перегрузки, рывки и боковое воздействие на груз.
Например, если груз начинают поднимать с зацеплением за препятствие, возникает дополнительная нагрузка на механизм. При рывке она может значительно отличаться от нагрузки при плавном подъёме.
Также нельзя использовать тельфер для задач, не предусмотренных его конструкцией, например для горизонтального подтягивания груза, если соответствующая функция не предусмотрена изготовителем.
Преимущества канатного тельфера
- широкий диапазон применений;
- хорошая пригодность для больших грузоподъёмностей;
- возможность значительной высоты подъёма;
- широкое применение в мостовых и козловых кранах;
- разнообразие конструкций механизмов подъёма;
- возможность реализации различных скоростей подъёма.
Ограничения канатного тельфера
- более сложная канатная система;
- необходимость регулярного контроля каната;
- наличие барабана и блоков;
- в ряде исполнений большие габариты и масса;
- требования к правильной запасовке и укладке каната.
Преимущества цепного тельфера
- компактная конструкция;
- относительно небольшая масса в соответствующих исполнениях;
- удобство размещения на ограниченном пространстве;
- простая кинематическая схема грузового элемента;
- удобный контроль состояния цепи;
- возможность стационарного и передвижного исполнения.
Ограничения цепного тельфера
- необходимость регулярного контроля грузовой цепи;
- ограничения по грузоподъёмности для конкретных конструкций;
- необходимость учитывать объём цепи при большой высоте подъёма;
- требования к соответствию цепи и цепного колеса;
- не все исполнения подходят для тяжёлых режимов работы.
Где применяют канатные тельферы
Канатные тельферы используются в различных грузоподъёмных системах:
- мостовых кранах;
- козловых кранах;
- консольных кранах;
- производственных линиях;
- машиностроительных предприятиях;
- металлообрабатывающих цехах;
- складах с тяжёлыми грузами;
- ремонтных и монтажных зонах.
Особенно часто они используются там, где необходима большая грузоподъёмность и значительная высота подъёма.
Где применяют цепные тельферы
Цепные тельферы применяются в ситуациях, где важны компактность и удобство эксплуатации.
Типичные области:
- сборочные участки;
- ремонтные мастерские;
- складские помещения;
- станочные зоны;
- монтажные работы;
- небольшие производственные цеха;
- обслуживание технологического оборудования.
Цепная конструкция также удобна там, где пространство над рабочей зоной ограничено и необходимо минимизировать габариты грузоподъёмного механизма.
Как выбрать тельфер
Правильный выбор начинается не с типа грузонесущего элемента, а с определения технического задания.
Необходимо определить:
- Грузоподъёмность. Определяется максимальная масса груза с учётом используемой схемы подъёма и грузозахватной оснастки.
- Высота подъёма. Определяется расстояние, на которое должен перемещаться крюк.
- Скорость подъёма. Зависит от требований технологического процесса.
- Режим работы. Учитываются частота циклов и продолжительность работы механизма.
- Способ установки. Тельфер может быть стационарным или установленным на тележке, если это предусмотрено конструкцией.
- Габариты. Проверяется доступное пространство по высоте и ширине.
- Условия эксплуатации. Учитываются температура, запылённость, влажность, химически активная среда и другие факторы.
- Требования к управлению. Определяется необходимость кнопочного управления, радиоуправления, двухскоростного режима или других функций.
Когда выбрать канатный тельфер
Канатный тельфер стоит рассматривать, если задача связана с большими грузоподъёмностями, значительной высотой подъёма или установкой механизма в составе мостового либо козлового крана.
Также он подходит для интенсивных производственных процессов при условии, что конкретная модель соответствует требуемому режиму эксплуатации.
Когда выбрать цепной тельфер
Цепной вариант целесообразно рассматривать, когда приоритетами являются компактность, относительно небольшая масса и удобство размещения на рабочем участке.
Он особенно удобен для подъёма умеренных по массе грузов в ремонтных, сборочных и производственных зонах.
Сравнение канатного и цепного тельфера
| Критерий | Канатный | Цепной |
|---|---|---|
| Рабочий элемент | Стальной канат | Грузовая цепь |
| Механизм перемещения рабочего элемента | Барабан и система блоков | Цепное колесо |
| Компактность | Зависит от исполнения | Часто выше |
| Большая грузоподъёмность | Широко применяется | Зависит от конкретной модели |
| Большая высота подъёма | Хорошо подходит | Возможна при соответствующей конструкции |
| Обслуживание | Контроль каната, барабана и блоков | Контроль цепи и цепного колеса |
| Использование на мостовых кранах | Очень распространено | Применяется в соответствующих конструкциях |
| Типичные задачи | Тяжёлые и интенсивные грузоподъёмные работы | Компактные подъёмные механизмы для умеренных нагрузок |
Типичные ошибки при выборе
Ошибка 1. Ориентироваться только на грузоподъёмность
Одинаковая номинальная грузоподъёмность не означает одинаковую пригодность оборудования. Необходимо учитывать режим работы, высоту подъёма, скорость и конструкцию механизма.
Ошибка 2. Не учитывать высоту подъёма
Для цепного тельфера необходимо заранее определить, где будет размещаться цепесборник. Для канатного — проверить строительную высоту, запасовку и положение барабана.
Ошибка 3. Игнорировать режим работы
Механизм, рассчитанный на периодическое использование, нельзя без проверки применять в постоянно интенсивном режиме.
Ошибка 4. Не учитывать массу самого тельфера
Если механизм устанавливается на крановую тележку или мост, его масса влияет на расчёт нагрузок на конструкцию.
Ошибка 5. Использовать неподходящую цепь или канат
Замена грузового элемента должна выполняться с соблюдением требований изготовителя. Несоответствие размеров, прочности или конструкции может привести к аварийной ситуации.
Практический алгоритм выбора
Для предварительного выбора можно использовать следующую последовательность:
- Определить максимальную массу груза.
- Определить требуемую высоту подъёма.
- Определить необходимую скорость подъёма.
- Рассчитать предполагаемую интенсивность работы.
- Определить способ установки тельфера.
- Проверить доступное пространство.
- Определить требования к управлению.
- Оценить условия окружающей среды.
- Сравнить подходящие канатные и цепные модели.
- Проверить соответствие выбранного оборудования эксплуатационной документации и требованиям объекта.
Итог
Канатный и цепной тельфер нельзя разделить по принципу «один лучше другого». Это разные конструктивные решения, каждое из которых подходит для определённых условий.
Канатный тельфер часто выбирают для тяжёлых грузоподъёмных задач, больших высот подъёма и работы в составе мостовых и козловых кранов.
Цепной тельфер часто оказывается удобным там, где важны компактность, небольшая масса и простота размещения оборудования на рабочем участке.
При окончательном выборе необходимо учитывать не только грузоподъёмность, но и высоту подъёма, скорость, режим работы, габариты, массу механизма, способ установки и условия эксплуатации.
Главный инженерный критерий — соответствие тельфера реальной нагрузке и режиму работы, а не сам тип грузонесущего элемента.
