Кроме выполнения несущей функции, концевые балки участвуют в передвижении всего моста вдоль цеха. На них устанавливаются ходовые колёса, а в зависимости от конструкции — электродвигатели, редукторы, тормозные устройства и другие элементы механизма передвижения.
Правильный подбор концевых балок важен не только для обеспечения грузоподъёмности крана. Необходимо учитывать нагрузку на колёса, параметры кранового пути, базу ходовых колёс, скорость передвижения, режим работы и конструкцию самого моста.
В этой статье разберём назначение и устройство концевых балок, принцип работы механизма передвижения, основные параметры подбора и особенности эксплуатации.

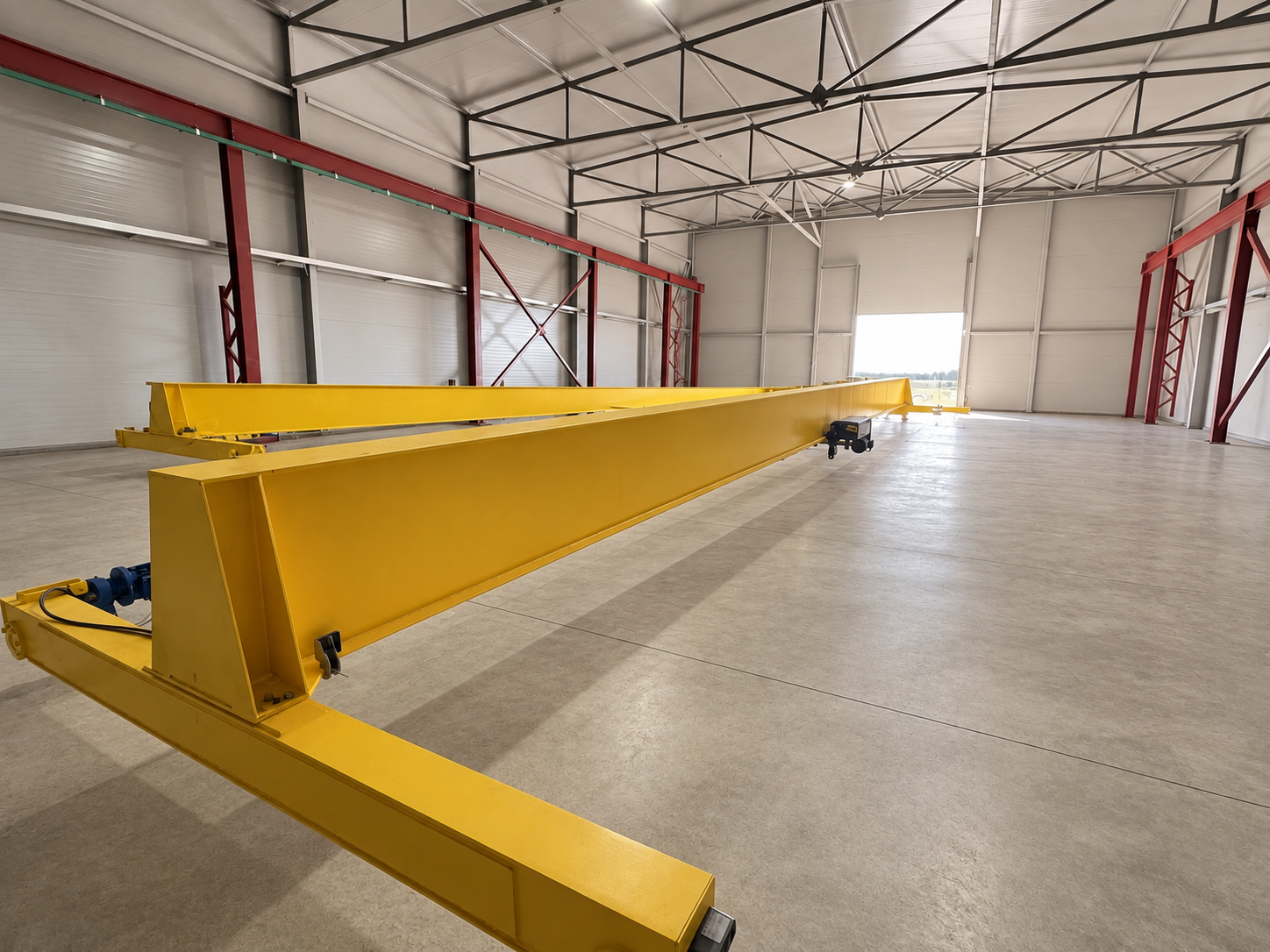

Что такое концевая балка мостового крана
Концевая балка — это поперечный элемент моста мостового крана, расположенный по торцам главных балок.
Если смотреть на мостовой кран сверху, главные балки проходят вдоль пролёта здания, а концевые балки соединяют их между собой с торцов.
На концевых балках размещаются ходовые колёса. Благодаря этому вся конструкция моста может перемещаться по крановому пути вдоль производственного помещения.
В зависимости от типа крана конструкция концевой балки и способ её взаимодействия с крановым путём могут отличаться.
Для чего нужны концевые балки
У концевой балки одновременно несколько функций.
- соединение главных балок в единую конструкцию;
- передача нагрузки от моста на ходовые колёса;
- передача нагрузки от ходовых колёс на рельсы кранового пути;
- обеспечение перемещения моста вдоль здания;
- размещение элементов механизма передвижения;
- обеспечение устойчивости моста относительно кранового пути.
Таким образом, концевая балка является не просто соединительным элементом. Она участвует в формировании всей силовой схемы мостового крана.
Как устроена концевая балка
Конструкция зависит от типа и параметров крана, но типовая концевая балка включает несущую конструкцию, ходовые колёса и элементы механизма передвижения.
Несущая конструкция
Основой концевой балки является металлическая конструкция, воспринимающая вертикальные и горизонтальные нагрузки.
В зависимости от исполнения она может иметь сварную коробчатую конструкцию или выполняться на основе стандартных профилей и отдельных элементов.
Конструкция должна обеспечивать необходимую жёсткость и прочность при действии нагрузок от массы моста, грузовой тележки и перемещаемого груза.
Ходовые колёса
Ходовые колёса обеспечивают контакт крана с рельсами кранового пути.
В зависимости от конструкции часть колёс может быть приводной, а часть — холостой. Через приводные колёса от электродвигателя передаётся тяговое усилие, необходимое для перемещения моста.
Конструкция колеса должна соответствовать параметрам рельса, нагрузке и скорости движения.
Приводные колёса
Приводное колесо связано с механизмом передвижения. Крутящий момент от электродвигателя через редуктор передаётся на колесо.
За счёт сцепления колеса с рельсом возникает тяговое усилие, которое перемещает мост крана.
Электродвигатель
Электродвигатель является источником механической энергии для передвижения крана.
Мощность двигателя определяется с учётом массы крана, нагрузки, сопротивления движению, требуемой скорости, режима работы и других параметров.
Редуктор
Редуктор снижает частоту вращения двигателя и увеличивает крутящий момент, необходимый для вращения ходового колеса.
Передаточное отношение редуктора выбирают исходя из требуемой скорости передвижения и характеристик электродвигателя.
Тормоз
Тормозной механизм обеспечивает остановку и удержание механизма передвижения в соответствии с конструкцией оборудования.
В современных электрических приводах тормоз может быть интегрирован в электродвигатель или выполнен отдельным устройством.
Буферные устройства
На концах моста могут устанавливаться буферные устройства, предназначенные для ограничения последствий возможного контакта крана с конечными упорами кранового пути или другим оборудованием.
Конкретная конструкция и характеристики буферов определяются параметрами крана и требованиями к его эксплуатации.
Как работает концевая балка
При включении механизма передвижения электродвигатель создаёт крутящий момент. Через редуктор этот момент передаётся на приводные ходовые колёса.
Колёса взаимодействуют с рельсами кранового пути, и мост начинает перемещаться вдоль здания.
При остановке электропитание привода отключается, а тормозной механизм обеспечивает остановку движения.
Таким образом, концевая балка является связующим звеном между металлоконструкцией моста и крановым путём.
Какие нагрузки воспринимает концевая балка
При работе мостового крана на концевые балки действуют не только статические вертикальные нагрузки.
Необходимо учитывать:
- собственную массу главных и концевых балок;
- массу тельфера или грузовой тележки;
- массу поднимаемого груза;
- динамические воздействия при подъёме и перемещении;
- горизонтальные нагрузки при разгоне и торможении;
- нагрузки, возникающие при перекосе моста;
- воздействия при взаимодействии ходовых колёс с рельсами.
Именно поэтому подобрать концевую балку только по грузоподъёмности крана невозможно. Необходимо рассматривать всю силовую схему оборудования.
Концевые балки и главные балки моста
Главные балки воспринимают нагрузку от грузовой тележки или тельфера и передают её на концевые балки.
Концевые балки, в свою очередь, передают полученную нагрузку на ходовые колёса и далее на крановый путь.
Получается следующая последовательность передачи вертикальной нагрузки:
груз → грузозахватный орган → тельфер или грузовая тележка → главные балки → концевые балки → ходовые колёса → рельсы кранового пути → подкрановые конструкции → строительные конструкции.
Поэтому изменение одного элемента системы может влиять на требования к другим элементам.
Концевые балки опорного мостового крана
В опорном мостовом кране ходовые колёса концевых балок опираются на верхнюю поверхность рельсов кранового пути.
Крановый путь обычно расположен на подкрановых балках, установленных на колоннах здания.
Такая схема широко применяется в производственных цехах и позволяет создавать мостовые краны различных грузоподъёмностей и пролётов.
Концевые балки подвесного мостового крана
В подвесном мостовом кране конструкция взаимодействует с нижней частью кранового пути.
В связи с этим конструкция ходовой части и концевых элементов отличается от опорного исполнения.
Подвесная схема может применяться в зданиях, где требуется эффективно использовать пространство и обеспечить определённую конфигурацию рабочей зоны.
При выборе такого решения необходимо учитывать особенности существующих строительных конструкций и кранового пути.
Основные параметры концевой балки
При подборе концевых балок необходимо определить комплекс взаимосвязанных параметров.
Грузоподъёмность крана
Грузоподъёмность определяет максимальную массу груза, которую должен поднимать кран.
Однако непосредственно на концевую балку действует не только грузовая нагрузка. Необходимо учитывать собственную массу моста, тележки или тельфера и распределение нагрузки между колёсами.
Пролёт крана
Пролёт определяет расстояние между осями крановых путей.
Он влияет на геометрию моста и распределение нагрузок между главными и концевыми балками.
Масса моста
Собственная масса металлоконструкции является постоянной составляющей нагрузки на ходовую часть.
При расчёте необходимо учитывать массу главных балок, концевых балок, площадок, электрооборудования и других элементов, которые перемещаются вместе с мостом.
Нагрузка на колесо
Один из наиболее важных параметров при подборе ходовой части — максимальная нагрузка на ходовое колесо.
Она зависит от распределения общей нагрузки между опорами и изменяется в зависимости от положения тележки и груза на мосту.
Именно нагрузка на колесо должна учитываться при выборе колеса, рельса и соответствующих элементов ходовой части.
База ходовых колёс
База — расстояние между осями ходовых колёс или групп колёс в продольном направлении.
Этот параметр влияет на устойчивость моста и характер распределения нагрузок.
Ширина головки рельса
Ходовое колесо должно соответствовать используемому рельсу кранового пути.
Необходимо учитывать профиль рельса, ширину головки, размеры колеса и геометрию реборды.
Несоответствие колеса и рельса может привести к ускоренному износу, повышенному сопротивлению движению и другим проблемам при эксплуатации.
Как подобрать ходовые колёса
Ходовые колёса являются одним из наиболее нагруженных элементов концевой балки.
При их подборе необходимо учитывать:
- максимальную нагрузку на колесо;
- диаметр колеса;
- тип материала;
- профиль рабочей поверхности;
- ширину рельса;
- диаметр и размеры оси;
- скорость передвижения;
- режим работы;
- условия эксплуатации.
Особое внимание следует уделять состоянию поверхности катания и реборд. Износ колёс может привести к увеличению сопротивления движению и нарушению нормальной работы ходового механизма.
Как выбрать механизм передвижения
Механизм передвижения должен обеспечить перемещение моста с требуемой скоростью при заданной нагрузке.
Основными характеристиками являются:
- мощность электродвигателя;
- частота вращения;
- передаточное отношение редуктора;
- крутящий момент на приводном колесе;
- скорость передвижения;
- режим работы.
При выборе привода необходимо учитывать массу самого моста и эксплуатационные нагрузки, а не только массу поднимаемого груза.
Один привод или несколько приводов
В зависимости от конструкции крана механизм передвижения может иметь один или несколько приводных узлов.
При двух приводах необходимо обеспечить согласованную работу механизмов. Несогласованность скоростей может приводить к перекосу моста и дополнительным нагрузкам на ходовую часть и крановый путь.
Конкретная схема привода выбирается с учётом конструкции крана, его размеров, грузоподъёмности и режима работы.
Как концевая балка взаимодействует с крановым путём
Надёжная работа ходовой части возможна только при соответствии концевой балки параметрам кранового пути.
Необходимо учитывать:
- расстояние между рельсами;
- профиль и размеры рельсов;
- прямолинейность пути;
- параллельность рельсов;
- перепад отметок;
- состояние поверхности катания;
- состояние подкрановых конструкций.
Если геометрия кранового пути нарушена, ходовые колёса могут двигаться с различными скоростями относительно друг друга. Это повышает вероятность перекоса моста и увеличивает нагрузки на механизмы передвижения.
Почему важно проверять крановый путь
При замене концевых балок или модернизации мостового крана нельзя рассматривать ходовую часть отдельно от существующего пути.
Даже новые колёса и исправный привод не смогут обеспечить нормальную работу, если рельсы имеют значительные отклонения или повреждения.
Поэтому перед модернизацией оборудования целесообразно проверить фактическое состояние кранового пути и сопоставить его параметры с характеристиками новой ходовой части.
Пример подбора концевых балок
Рассмотрим условный мостовой кран грузоподъёмностью 5 тонн, установленный в производственном цехе.
Для предварительного подбора необходимо знать:
- грузоподъёмность — 5 тонн;
- пролёт крана;
- собственную массу моста;
- массу грузовой тележки или тельфера;
- скорость передвижения;
- режим работы;
- характеристики кранового пути;
- профиль рельса;
- базу ходовых колёс.
После определения этих параметров рассчитывается распределение нагрузки между ходовыми колёсами.
Затем выбираются подходящие колёса, оси, подшипниковые узлы и приводные механизмы.
При этом необходимо проверить совместимость всех элементов: концевой балки, колёс, редукторов, электродвигателей и существующего кранового пути.
Что учитывать при замене концевых балок
Замена концевых балок может выполняться при модернизации крана, ремонте ходовой части или необходимости заменить изношенные элементы.
Перед заменой необходимо определить:
- фактические размеры существующего моста;
- расстояние между главными балками;
- пролёт;
- базу ходовых колёс;
- характеристики рельсов;
- нагрузку на колёса;
- схему привода;
- скорость передвижения;
- массу заменяемой конструкции.
Особенно важно не ориентироваться только на внешние размеры старой балки. Новая конструкция должна соответствовать расчётным нагрузкам и параметрам всего крана.
Типичные ошибки при подборе концевых балок
Ошибка 1. Выбор только по грузоподъёмности
Одинаковая грузоподъёмность может соответствовать разным нагрузкам на колёса в зависимости от массы моста, пролёта и конструкции тележки.
Ошибка 2. Не учитывать крановый путь
Колёса и концевая балка должны соответствовать существующему рельсовому пути.
Ошибка 3. Не учитывать режим работы
Интенсивность эксплуатации влияет на требования к ходовым колёсам, приводам и другим элементам механизма передвижения.
Ошибка 4. Не проверять нагрузку на колесо
Именно нагрузка на отдельное колесо является одним из ключевых параметров при выборе колёс и ходовой части.
Ошибка 5. Не учитывать геометрию пути
Даже правильно подобранные концевые балки не смогут нормально работать при существенных отклонениях кранового пути.
Ошибка 6. Самостоятельно менять конструктивную схему
Изменение количества приводов, базы колёс, диаметра колёс или других параметров может повлиять на работу всего крана. Такие изменения должны выполняться на основании инженерных расчётов.
Обслуживание концевых балок
При эксплуатации необходимо контролировать состояние всех элементов ходовой части.
Особое внимание следует уделять:
- ходовым колёсам;
- ребордам колёс;
- подшипниковым узлам;
- осям;
- редукторам;
- электродвигателям;
- тормозам;
- креплениям;
- сварным соединениям;
- буферным устройствам.
При осмотре необходимо обращать внимание на появление трещин, деформаций, следов перегрева, повышенного износа и других признаков неисправности.
Признаки проблем с ходовой частью
О неисправностях концевых балок или связанных с ними механизмов могут свидетельствовать:
- неравномерное движение крана;
- рывки при запуске;
- повышенный шум;
- вибрация;
- ускоренный износ ходовых колёс;
- повреждение реборд;
- следы бокового контакта с рельсом;
- перекос моста;
- повышенный нагрев подшипников или редуктора;
- нештатная работа тормоза.
При появлении подобных признаков необходимо установить причину неисправности. Замена одного из элементов без проверки всей ходовой системы не всегда устраняет проблему.
Когда требуется замена концевых балок
Необходимость замены определяется фактическим техническим состоянием конструкции и результатами обследования.
Основанием для ремонта или замены могут быть:
- значительные повреждения несущей конструкции;
- трещины или недопустимые деформации;
- значительный износ элементов ходовой части;
- невозможность обеспечить требуемые параметры механизма передвижения;
- изменение параметров крана при модернизации;
- несоответствие существующей конструкции новым эксплуатационным требованиям.
Перед принятием решения о замене необходимо оценить состояние всей системы: моста, ходовой части, приводов и кранового пути.
Какие данные нужны для подбора концевых балок
| Параметр | Что необходимо определить |
|---|---|
| Грузоподъёмность крана | Максимальная масса поднимаемого груза |
| Пролёт | Расстояние между осями крановых путей |
| Масса моста | Масса главных и концевых балок с установленным оборудованием |
| Масса тележки | Масса тельфера или грузовой тележки |
| Нагрузка на колесо | Расчётная максимальная нагрузка |
| База | Расстояние между осями ходовых колёс |
| Рельс | Профиль и размеры кранового пути |
| Скорость движения | Требуемая скорость передвижения моста |
| Режим работы | Интенсивность эксплуатации |
| Тип крана | Опорный или подвесной |
Чек-лист перед заказом концевых балок
- Определена грузоподъёмность крана.
- Известен пролёт.
- Определена масса моста.
- Известна масса тельфера или грузовой тележки.
- Определена максимальная нагрузка на ходовое колесо.
- Известна база ходовых колёс.
- Определён профиль кранового рельса.
- Определена требуемая скорость передвижения.
- Определён режим работы.
- Проверено состояние существующего кранового пути.
- Определена схема привода.
- Проверена совместимость концевых балок с главными балками моста.
Заключение
Концевые балки являются важной частью мостового крана. Они соединяют главные балки, воспринимают нагрузки от моста и передают их через ходовые колёса на крановый путь, а также обеспечивают перемещение крана вдоль здания.
При подборе необходимо учитывать не только грузоподъёмность, но и пролёт, массу моста, нагрузку на колесо, базу ходовых колёс, характеристики рельсов, скорость передвижения и режим работы.
Особое внимание следует уделять совместимости концевых балок с существующим крановым путём. Профиль рельса, его геометрия и фактическое состояние непосредственно влияют на работу ходовой части.
При модернизации или замене концевых балок необходимо рассматривать весь мостовой кран как единую систему. Изменение одного параметра ходовой части может повлиять на нагрузки, привод, главные балки и крановый путь.
Для предварительного подбора концевых балок необходимо собрать исходные данные по грузоподъёмности, пролёту, массе моста, нагрузке на колёса, базе ходовой части, характеристикам рельса, скорости движения и режиму работы. На основании этих данных определяется подходящая конструкция и параметры механизма передвижения.
