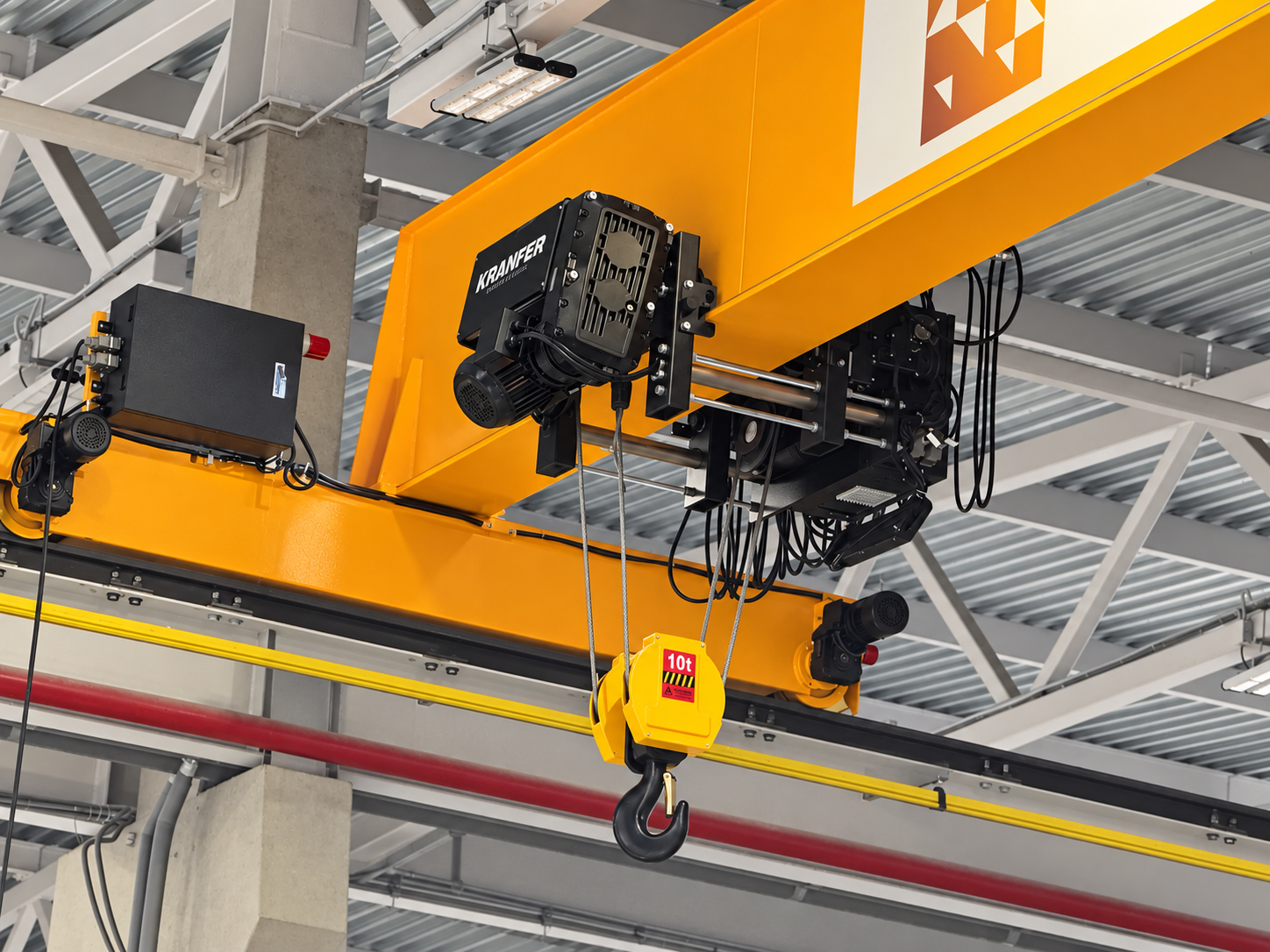

Даже исправный мостовой кран может работать с повышенным износом, если рельсы имеют неправильное положение, нарушена ширина колеи или появились локальные деформации. Поэтому состояние кранового пути необходимо рассматривать как часть всей грузоподъёмной системы.
В этой статье разберём, из чего состоит крановый путь, какие параметры необходимо контролировать, какие дефекты встречаются чаще всего и почему своевременное обслуживание помогает избежать серьёзных неисправностей.
Что такое крановый путь
Крановый путь — это система конструктивных элементов, которая воспринимает нагрузки от ходовых колёс крана и обеспечивает его перемещение по заданной траектории.
В зависимости от типа оборудования конструкция пути может отличаться. Для мостовых кранов, работающих внутри производственного здания, путь обычно располагается на подкрановых конструкциях. Для козловых кранов рельсы могут быть уложены непосредственно на подготовленное основание или встроены в специальную конструкцию площадки.
Крановый путь выполняет сразу несколько функций:
- передаёт нагрузку от крана на несущие конструкции;
- обеспечивает заданное направление движения;
- воспринимает вертикальные и горизонтальные усилия;
- обеспечивает стабильную работу ходовых колёс;
- позволяет крану перемещаться с заданной скоростью.
Поэтому рельсовый путь нельзя рассматривать только как набор рельсов. Его геометрия и состояние всех элементов должны соответствовать конструкции конкретного крана и условиям его эксплуатации.
Из чего состоит крановый путь
Конкретная конструкция зависит от типа крана, пролёта, грузоподъёмности, режима работы и особенностей здания или площадки. В общем случае в состав кранового пути могут входить следующие элементы.
Рельсы
Рельс является непосредственно контактирующим с ходовыми колёсами элементом. По нему перемещается кран или его ходовая тележка.
Рельс должен иметь соответствующий профиль, размеры и характеристики. Важно также правильное состояние головки рельса, поскольку именно эта поверхность воспринимает контактную нагрузку от колеса.
При длительной эксплуатации рабочая поверхность может изнашиваться. На ней также могут появляться вмятины, повреждения, следы ударных нагрузок и другие дефекты.
Подкрановые балки
В производственных зданиях рельсы мостового крана обычно устанавливаются на подкрановые балки или другие несущие элементы.
Подкрановая балка передаёт нагрузку от рельса на колонны и несущую систему здания.
На неё воздействуют не только вертикальные силы от массы крана и груза. При разгоне, торможении и движении крана возникают горизонтальные усилия, которые также должны учитываться конструкцией.
Крепления рельсов
Для фиксации рельса применяются специальные крепёжные элементы. Их конструкция зависит от типа рельса и принятой схемы кранового пути.
Задача креплений — удерживать рельс в проектном положении и обеспечивать передачу возникающих усилий на несущую конструкцию.
Ослабление креплений может привести к постепенному смещению рельса. При этом визуально проблема на ранней стадии иногда практически незаметна.
Стыки рельсов
При значительной длине пути отдельные рельсовые элементы соединяются между собой.
Качество стыков имеет большое значение для плавности движения колёс. Неровность, смещение или повреждение стыка создают ударную нагрузку при прохождении колеса.
Повторяющиеся удары могут ускорять износ как самого рельса, так и ходовых колёс крана.
Концевые упоры
На концах пути устанавливаются устройства, ограничивающие дальнейшее перемещение крана.
Они должны соответствовать конструкции оборудования и быть надёжно закреплены. При исправной работе системы управления и ограничителей упоры не должны использоваться как штатный способ остановки крана.
Несущие и опорные конструкции
Помимо рельсов необходимо учитывать состояние всех конструкций, на которые они опираются.
Для внутрицеховых мостовых кранов это могут быть подкрановые балки, колонны, опорные элементы и соединения. Для козлового крана важное значение имеет состояние основания и элементов, на которых смонтированы рельсы.
Повреждение или деформация основания может постепенно изменить положение рельсов даже в том случае, если сами рельсы не имеют заметных дефектов.
Какие параметры кранового пути наиболее важны
Главное требование к пути — сохранение геометрии, предусмотренной конструкцией и документацией.
При контроле обычно обращают внимание на несколько взаимосвязанных параметров:
- ширину колеи;
- прямолинейность рельсов;
- взаимное положение двух рельсов;
- уровень и высотное положение рельсов;
- состояние рабочих поверхностей;
- состояние стыков;
- надёжность креплений;
- состояние подкрановых и опорных конструкций.
Конкретные допустимые отклонения нельзя определять одной универсальной цифрой для всех кранов. Они зависят от конструкции оборудования, параметров пути, применяемых нормативных требований и эксплуатационной документации.
Почему важна правильная ширина колеи
Ширина колеи — это расстояние между рельсами, по которым перемещаются противоположные стороны крана.
Если расстояние между рельсами меняется по длине пути, ходовая часть вынуждена компенсировать изменение геометрии.
В результате могут увеличиваться боковые нагрузки на колёса и элементы ходового механизма.
При существенном нарушении геометрии возможны:
- повышенный износ реборд колёс;
- увеличение сопротивления движению;
- появление рывков;
- рост нагрузки на привод;
- повышенный шум при перемещении;
- ускоренный износ рельса.
Поэтому контроль ширины колеи имеет значение не только для самого пути, но и для ресурса крана.
Почему опасен перекос кранового пути
Одна из проблем, с которой можно столкнуться при эксплуатации мостовых кранов, — нарушение взаимного положения рельсов.
Если один участок пути расположен относительно другого с отклонением от проектной геометрии, разные колёса крана начинают двигаться в условиях, для которых ходовая система не рассчитана.
Это может проявляться не сразу. На небольших отклонениях оператор может заметить только изменение характера движения или необычный звук. Однако постоянное воздействие постепенно увеличивает износ механических элементов.
При выраженном перекосе возрастает вероятность повышенных боковых усилий и ухудшения условий движения крана.
Основные дефекты крановых путей
Дефекты могут возникать как на рельсах, так и на несущих конструкциях или креплениях.
Износ головки рельса
При большом количестве циклов перемещения рабочая поверхность рельса изнашивается. Интенсивность износа зависит от нагрузки, количества проходов, характеристик колёс и условий эксплуатации.
Необходимо контролировать состояние поверхности и оценивать износ относительно допустимых критериев, установленных для конкретной системы.
Ослабление креплений
Вибрации и повторяющиеся динамические нагрузки могут со временем приводить к ослаблению отдельных соединений.
Особое внимание следует уделять участкам, где уже обнаруживались смещения или другие признаки нарушения положения рельса.
Деформация рельса
Рельс может изменить геометрию вследствие механических воздействий, проблем с основанием или длительной эксплуатации.
Даже небольшая локальная деформация может создавать дополнительную динамическую нагрузку при прохождении колёс.
Повреждение стыков
Стык рельсов является потенциально чувствительным участком пути. При неправильном соединении или износе элементов соединения колесо может проходить его с ударом.
Повторяющиеся удары особенно нежелательны при интенсивной эксплуатации.
Деформация подкрановых конструкций
Проблема может находиться не в рельсе, а ниже него.
Если подкрановая балка, опорная конструкция или элементы здания получили деформацию, положение рельса также может измениться.
Поэтому при диагностике необходимо оценивать весь путь в комплексе.
Почему состояние кранового пути влияет на сам кран
Кран и путь работают как единая механическая система.
Когда путь имеет правильную геометрию, ходовые колёса перемещаются по заданной траектории. Нагрузка распределяется в соответствии с конструкцией крана.
При появлении отклонений часть нагрузки может перераспределяться между колёсами и элементами ходовой системы.
Например, повышенное сопротивление движению может привести к увеличению нагрузки на приводной двигатель и редуктор. Нарушение геометрии пути может ускорять износ колёс и рельсов. Удары в местах неровностей передаются на металлоконструкцию крана.
Получается цепочка:
дефект пути → изменение условий движения → увеличение механических нагрузок → ускоренный износ ходовой системы → дополнительные затраты на ремонт.
Как неисправный путь влияет на тельфер
Если мостовой кран оборудован электрическим тельфером или другим механизмом подъёма, состояние кранового пути косвенно влияет и на него.
При неисправностях ходового механизма крана могут увеличиваться вибрации и динамические воздействия, которые передаются на несущую конструкцию и установленное на ней оборудование.
При этом важно разделять причины неисправности. Если тельфер начал работать нестабильно, нельзя автоматически связывать проблему с состоянием рельсов. Необходимо отдельно проверить механизм подъёма, тормоз, электропитание, систему управления и ходовую часть.
Основные причины повреждения кранового пути
Крановый путь может терять первоначальные характеристики по разным причинам.
Интенсивная эксплуатация
Чем больше рабочих циклов выполняет кран, тем больше количество проходов колёс по рельсам и тем выше суммарное воздействие на путь.
Перегрузки
Работа с нагрузками, не соответствующими допустимым параметрам оборудования, увеличивает усилия, передаваемые на ходовую систему и несущие конструкции.
Ударные нагрузки
Резкий разгон, торможение, столкновения с упорами и другие нештатные воздействия могут привести к повреждению элементов пути.
Ослабление креплений
Если крепёжные элементы своевременно не контролируются, рельс может постепенно сместиться относительно проектного положения.
Осадка или деформация основания
Для рельсовых путей козловых кранов важное значение имеет состояние основания. Осадка отдельных участков может привести к изменению высотного положения рельсов и нарушению геометрии.
Износ ходовых колёс
Причиной проблем может быть не только рельс. Изношенные или повреждённые колёса также способны изменить условия контакта и движения.
Поэтому при обнаружении ускоренного износа необходимо проверять обе контактирующие стороны системы — и колёса, и рельсы.
Как контролируют состояние кранового пути
Контроль должен проводиться с учётом конструкции конкретного крана, его пути, условий эксплуатации, эксплуатационной документации и применимых нормативных требований.
Условно контроль можно разделить на несколько уровней.
Визуальный осмотр
Он позволяет выявить очевидные дефекты:
- повреждение рельсов;
- ослабленные или отсутствующие элементы крепления;
- видимые деформации;
- повреждения стыков;
- трещины и дефекты металлоконструкций;
- следы ударов;
- аномальный износ рабочих поверхностей.
Контроль геометрии
Для более точной оценки применяются измерения положения рельсов и других элементов пути.
Проверяется соответствие фактической геометрии установленным требованиям. В зависимости от задачи могут контролироваться колея, прямолинейность, взаимное высотное положение рельсов и другие параметры.
Проверка креплений
Необходимо убедиться, что элементы крепления находятся в исправном состоянии и сохраняют требуемое положение.
При обнаружении ослабления креплений важно установить причину, а не просто подтянуть соединение. Повторное ослабление может свидетельствовать о более серьёзной проблеме с конструкцией или эксплуатационными нагрузками.
Что можно обнаружить при осмотре крана во время работы
Некоторые признаки неисправности пути проявляются непосредственно при перемещении крана.
К ним могут относиться:
- рывки при движении;
- необычный шум ходовых колёс;
- удары при прохождении определённых участков;
- увод крана в сторону;
- неравномерное движение;
- повышенная вибрация;
- заметное изменение характера движения на одном и том же участке пути.
Однако такие признаки не позволяют однозначно определить причину неисправности. Аналогичные симптомы могут возникать при проблемах с колёсами, редуктором, тормозом или электроприводом.
Поэтому необычное поведение крана следует рассматривать как повод для диагностики, а не как основание самостоятельно определять неисправный узел.
Почему нельзя ограничиваться только осмотром рельсов
Одна из распространённых ошибок — проверять только рабочую поверхность рельса.
На практике проблема может находиться в креплениях, подкрановой балке, сварных соединениях, опорных элементах или основании пути.
Например, рельс может выглядеть практически исправным, но его положение изменилось вследствие деформации конструкции, на которой он установлен.
Поэтому грамотная диагностика должна учитывать:
- сам рельс;
- крепления;
- стыки;
- подкрановые балки;
- опорные элементы;
- ходовые колёса;
- механизм передвижения крана;
- фактические условия эксплуатации.
Когда требуется ремонт кранового пути
Необходимость ремонта определяется по результатам осмотра и измерений с учётом фактического состояния конструкции и допустимых критериев.
Поводом для дополнительного обследования могут быть:
- видимая деформация рельса;
- систематическое ослабление креплений;
- повреждение стыков;
- выраженный износ рабочей поверхности;
- изменение положения рельсов;
- неравномерное движение крана;
- повышенный износ ходовых колёс;
- появление постоянного шума или ударов на определённом участке пути;
- повреждение подкрановых балок или других несущих конструкций.
В зависимости от характера дефекта может потребоваться регулировка положения рельса, восстановление креплений, ремонт стыков, замена отдельных элементов или более комплексное восстановление конструкции.
Типичные ошибки при эксплуатации кранового пути
Игнорирование небольших изменений
Если кран начал проходить определённый участок с шумом или ударом, проблему не стоит откладывать до появления серьёзной неисправности.
Небольшое нарушение геометрии может постепенно увеличивать нагрузку на ходовую систему.
Ориентация только на внешний вид
Рельс может выглядеть нормально, несмотря на наличие отклонений геометрии, которые невозможно надёжно оценить без измерений.
Поиск проблемы только в кране
При ускоренном износе колёс или проблемах с движением иногда начинают ремонтировать привод, не проверив состояние пути.
Если причина находится в геометрии рельсов, замена деталей ходового механизма не устранит первопричину.
Отсутствие системного контроля
Проверка пути только после появления серьёзной неисправности — менее эффективный подход, чем регулярное наблюдение за его состоянием и своевременное выявление изменений.
Крановый путь и срок службы оборудования
Состояние рельсового пути напрямую связано с ресурсом ходовой части крана.
Правильная геометрия снижает вероятность возникновения дополнительных нагрузок, а исправные крепления и несущие конструкции обеспечивают стабильное положение рельсов.
В результате снижается вероятность преждевременного износа:
- ходовых колёс;
- подшипников;
- редукторов;
- приводных двигателей;
- элементов металлоконструкции.
Поэтому обслуживание кранового пути — это не отдельная задача, существующая независимо от обслуживания крана. Это один из элементов общей системы обеспечения надёжной работы грузоподъёмного оборудования.
Чек-лист контроля кранового пути
| Что проверять | На что обратить внимание |
|---|---|
| Рельсы | Износ, повреждения, деформации, состояние рабочей поверхности |
| Крепления | Ослабление, повреждение, смещение элементов |
| Стыки | Надёжность соединения, отсутствие выраженных неровностей и повреждений |
| Ширина колеи | Соответствие проектным и эксплуатационным требованиям |
| Положение рельсов | Прямолинейность, высотное положение и взаимная геометрия |
| Подкрановые балки | Деформации, повреждения, состояние соединений |
| Опорные конструкции | Трещины, деформации, повреждения |
| Ходовые колёса | Износ, повреждения, состояние контактных поверхностей |
| Механизм передвижения | Шум, вибрация, сопротивление движению, состояние привода |
| Концевые упоры | Надёжность крепления и отсутствие повреждений |
Что делать при обнаружении проблем
Если во время эксплуатации обнаружены выраженные удары, рывки, необычный шум, видимая деформация рельса или другие признаки нарушения нормальной работы, необходимо оценить состояние оборудования и пути в соответствии с эксплуатационной документацией и установленным порядком технического обслуживания.
Не следует пытаться компенсировать неисправность увеличением мощности привода, изменением настроек оборудования или другими способами, которые не устраняют первопричину.
Если проблема связана с геометрией пути или несущими конструкциями, требуется соответствующая диагностика и ремонт. После устранения дефекта необходимо убедиться, что фактическое положение элементов пути соответствует требованиям, установленным для конкретного оборудования.
Заключение
Крановый путь — это не просто два рельса, по которым перемещается мостовой или козловой кран. Это комплексная конструкция, включающая рельсы, крепления, стыки, подкрановые балки, опорные элементы и основание.
Главная задача при эксплуатации — сохранять предусмотренную конструкцией геометрию и исправное состояние всех элементов пути.
Нарушение положения рельсов, износ рабочих поверхностей, ослабление креплений или деформация несущих конструкций способны увеличить нагрузки на ходовые колёса и привод крана. Со временем это может привести к ускоренному износу оборудования и необходимости дорогостоящего ремонта.
Поэтому состояние кранового пути необходимо контролировать не только после возникновения неисправности, но и в рамках планового технического обслуживания.
Главный инженерный принцип здесь прост: кран должен проверяться вместе с путём, по которому он работает. Если контролировать только механизм подъёма и привод, можно пропустить причину ускоренного износа ходовой системы.
